커스텀 메시 에디터 프로젝트

프로젝트 목표

커스텀 에셋을 제작합니다
커스텀 에셋을 더블 클릭하면 전용 에디터가 열립니다
커스텀 에디터에서 에셋의 StaticMesh와 Material을 편집할 수 있습니다

프로젝트 결과

커스텀 에셋과 에디터에 대한 기본적인 구현 방법을 학습했으며,
추 후 협업 환경에서 디자이너가 필요한 데이터만 모아 커스텀 에셋으로 관리하는 것도 가능해집니다.

                    주요 성과
                    커스텀 에셋 타입을 정의하고 에디터에 통합하는 방법 학습
Slate UI 프레임워크를 활용한 에디터 인터페이스 구현
프로퍼티 시스템과 델리게이트를 통한 실시간 프리뷰 동기화



프로젝트 구조

                    THMeshEditor 플러그인
                    CustomMesh 모듈 - 커스텀 에셋 정의
CustomMeshEditor 모듈 - 에디터 구현



개발 과정

1

커스텀 에셋 생성과 에디터 열기

UObject 기반 커스텀 에셋 정의 및 에셋 타입 액션 구현

2

에디터 구현하기

Slate 기반 에디터 레이아웃 설계 및 뷰포트/디테일 탭 구현

3

실시간 프리뷰 반영

디테일 탭의 값 수정 시 뷰포트에 즉시 반영되도록 구현

1. 커스텀 에셋 생성과 에디터 열기

1-1. 커스텀 에셋 정의

CustomMesh 모듈에서 UObject를 상속받는 커스텀 에셋 클래스를 정의합니다.

1-2. 에셋 타입 액션 구현

CustomMeshEditor 모듈에서 FCustomMeshAssetTypeActions 클래스를 구현합니다.

IAssetTypeActions를 상속받아 새로운 콘텐츠 유형을 정의합니다
편집기에서의 표시 방식을 설정합니다
에셋 더블 클릭 시 에디터가 열리도록 구현합니다

class  FCustomMeshAssetTypeActions : public FAssetTypeActions_Base
{

public:
    // IAssetTypeActions interface
    virtual UClass* GetSupportedClass() const override;
    virtual FText GetName() const override;
    virtual FColor GetTypeColor() const override;
    virtual uint32 GetCategories() override;
    virtual void OpenAssetEditor(const TArray<UObject*>& InObjects, TSharedPtr<class IToolkitHost> EditWithinLevelEditor) override;
    // End of IAssetTypeActions interface

};

1-3. 타입 액션 모듈 등록

에셋 타입 액션은 UObject에서 파생되지 않으므로 수동으로 등록해야 합니다.

플러그인 활성화 시 AssetToolsModule에 등록하도록 StartupModule() 함수에 구현합니다.

void FCustomMeshEditorModule::StartupModule()
{
    CustomMeshAssetTypeActions = MakeShared<FCustomMeshAssetTypeActions>();
    FAssetToolsModule::GetModule().Get().RegisterAssetTypeActions(CustomMeshAssetTypeActions.ToSharedRef());

  ...
}

1-4. 콘텐츠 브라우저에서 생성 가능하도록 구현

UFactory를 상속받는 클래스를 구현하여 콘텐츠 브라우저에서 새 에셋을 생성할 수 있도록 합니다.

class UCustomMeshFactory : public UFactory
{
		...
    virtual UObject* FactoryCreateNew(UClass* Class, UObject* InParent, FName Name, EObjectFlags Flags, UObject* Context, FFeedbackContext* Warn) override;
};

UObject* UCustomMeshFactory::FactoryCreateNew(UClass* Class, UObject* InParent, FName Name, EObjectFlags Flags, UObject* Context, FFeedbackContext* Warn)
{
    return NewObject<UCustomMesh>(InParent, Class,  Name, Flags, Context);
}

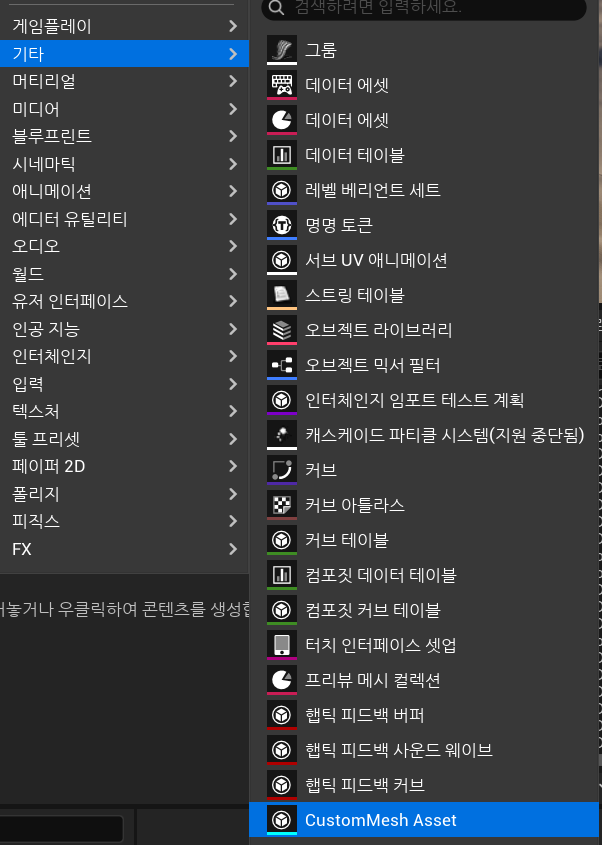

클래스 구현만으로 자동으로 브라우저에 표시됩니다

1-5. 커스텀 에셋 열기 시 에디터 표시

에셋을 더블 클릭하면 OpenAssetEditor가 호출되어 커스텀 에디터가 실행됩니다.

2. 커스텀 에디터 구현하기

에셋 실행 시 OpenAssetEditor에서 커스텀 에디터의 InitEditor를 호출합니다.

void FCustomMeshAssetTypeActions::OpenAssetEditor(const TArray<UObject*>& InObjects, TSharedPtr<class IToolkitHost> EditWithinLevelEditor)
{
    MakeShared<FCustomMeshEditor>()->InitEditor(EToolkitMode::Standalone,
     TSharedPtr<IToolkitHost>(), InObjects);

    UE_LOG(LogTemp, Error, TEXT("OpenEditor"));

    GEditor->RedrawAllViewports();
}

2-1. 커스텀 에디터 초기화

void FCustomMeshEditor::InitEditor(const EToolkitMode::Type Mode, const TSharedPtr< class IToolkitHost >& InitToolkitHost, const TArray<UObject*>& InCustomMesh)
{
    ...
    FAssetEditorToolkit::InitAssetEditor(Mode, InitToolkitHost, UCustomMeshAppIdentifier,
       EditorDefaultLayout.ToSharedRef(), bCreateDefaultStandaloneMenu,
        bCreateDefaultToolbar, InCustomMesh);
}

FAssetEditorToolkit의 InitAssetEditor를 통해 에디터를 초기화하며, EditorDefaultLayout이 에디터의 레이아웃을 결정합니다.

2-2. 에디터 레이아웃 설정

Slate 문법을 사용하여 에디터 레이아웃을 구성합니다.

void FCustomMeshEditor::CreateLayouts()
{
    EditorDefaultLayout = FTabManager::NewLayout("CustomMeshEditor_Layout")
       ->AddArea
       (
          FTabManager::NewPrimaryArea()->SetOrientation(Orient_Horizontal)
          ->Split
          (
             FTabManager::NewStack()
             ->SetSizeCoefficient(0.4f)
             ->AddTab(FCustomMeshEditorTabs::ViewportTabId, ETabState::OpenedTab)
          )
          ->Split
          (
             FTabManager::NewSplitter()->SetOrientation(Orient_Vertical)
             ->SetSizeCoefficient(0.3f)
             ->Split
             (
                FTabManager::NewStack()
                ->AddTab(FCustomMeshEditorTabs::DetailTabId, ETabState::OpenedTab)
             )
          )
       );
}

첫 번째 탭은 ViewportTabId, 두 번째 탭은 DetailTabId로 설정했으며, 각 탭의 구체적인 형태는 RegisterTabSpawners 함수에서 구현합니다.

2-3. 에디터 탭 구현

void FCustomMeshEditor::RegisterTabSpawners(const TSharedRef<class FTabManager>& inTabManager)
{
    WorkspaceMenuCategory = TabManager->AddLocalWorkspaceMenuCategory(LOCTEXT("WorkspaceMenu_CustomMeshAssetEditor", "CustomMesh Asset Editor"));
    const auto WorkspaceMenuCategoryRef = WorkspaceMenuCategory.ToSharedRef();

    FAssetEditorToolkit::RegisterTabSpawners(inTabManager);

    TabManager->RegisterTabSpawner(FCustomMeshEditorTabs::ViewportTabId,
		    FOnSpawnTab::CreateSP(this, &FCustomMeshEditor::SpawnTab_Viewport))
       .SetGroup(WorkspaceMenuCategoryRef)
       .SetIcon(FSlateIcon(FExtensionStyle::GetStyleSetName(), "Extensions.Command1"));

    TabManager->RegisterTabSpawner(FCustomMeshEditorTabs::DetailTabId,
		    FOnSpawnTab::CreateSP(this, &FCustomMeshEditor::SpawnTab_Detail))
       .SetGroup(WorkspaceMenuCategoryRef)
       .SetIcon(FSlateIcon(FExtensionStyle::GetStyleSetName(), "Extensions.Command2"));
}

SpawnTab_Viewport와 SpawnTab_Detail 함수에서 Slate 문법으로 각 탭의 형태를 결정합니다.

TSharedRef<SDockTab> FCustomMeshEditor::SpawnTab_Viewport(const FSpawnTabArgs& Args) const
{
    check(Args.GetTabId() == FCustomMeshEditorTabs::ViewportTabId)
       return SNew(SDockTab)
       [
          Viewport.ToSharedRef()
       ];
}

TSharedRef<SDockTab> FCustomMeshEditor::SpawnTab_Detail(const FSpawnTabArgs& Args)
{
    check(Args.GetTabId() == FCustomMeshEditorTabs::DetailTabId)
       return SNew(SDockTab)
       [
          SNew(SVerticalBox)
          + SVerticalBox::Slot()
          .AutoHeight()
          .Padding(5)
          [
             DetailsView.ToSharedRef()
          ]
       ];
}

2-4. Details View 생성

프로퍼티 모듈을 사용하여 DetailsView를 설정합니다.

void FCustomMeshEditor::CreateDetailsView()
{
    //Create Detail View
    constexpr bool bIsUpdatable = false;
    constexpr bool bAllowFavorites = true;
    constexpr bool bIsLockable = false;

    //프로퍼티 모듈 = 오브젝트의 상세 값을 설정할 수 있게 해줌.
    FPropertyEditorModule& PropertyEditorModule = FModuleManager::GetModuleChecked<FPropertyEditorModule>("PropertyEditor");

    //디테일 뷰 생성
    const FDetailsViewArgs DetailsViewArgs(bIsUpdatable, bIsLockable, true, FDetailsViewArgs::ObjectsUseNameArea, false);
    DetailsView = PropertyEditorModule.CreateDetailView(DetailsViewArgs);

    //디테일 뷰에 CustomMesh 객체 설정
    if (DetailsView.IsValid() == true)
    {
       DetailsView->SetObject(CustomMeshBeingEdited);
    }
}

2-5. Viewport 구현

SEditorViewport를 상속받는 클래스를 구현하여 3D 프리뷰를 표시합니다.

class SCustomMeshViewport : public SEditorViewport, public FGCObject
{
		..
		// SEditorViewport interface
		virtual TSharedRef<FEditorViewportClient> MakeEditorViewportClient() override;
		virtual void BindCommands() override;
		// End of SEditorViewport interface
};

TSharedRef<FEditorViewportClient> SCustomMeshViewport::MakeEditorViewportClient()
{
    TypedViewportClient = MakeShareable(new FCustomMeshViewportClient(CustomMeshEditorPtr, SharedThis(this), CustomMeshBeingEdited));
    return TypedViewportClient.ToSharedRef();
}

2-6. ViewportClient 구현

ViewportClient에서 PreviewScene을 초기화하여 실제 프리뷰를 렌더링합니다.

FCustomMeshViewportClient::FCustomMeshViewportClient(const TWeakPtr<class FCustomMeshEditor>& ParentCustomMeshEditor,   const TSharedRef<class SCustomMeshViewport>& CustomMeshViewport, UCustomMesh* ObjectToEdit)

    : FEditorViewportClient(nullptr, nullptr, StaticCastSharedRef<SEditorViewport>(CustomMeshViewport))
    , CustomMeshEditorPtr(ParentCustomMeshEditor)
    , CustomMeshEditorViewportPtr(CustomMeshViewport)
    , CustomMeshBeingEdited(ObjectToEdit)
{
    const FPreviewScene::ConstructionValues ConstructionValue;
    AdvancedPreviewScene = new FAdvancedPreviewScene(ConstructionValue, 0);
    PreviewScene = AdvancedPreviewScene;

    // Viewport Setting
    FEditorViewportClient::SetViewMode(VMI_Lit);

    // Preview Camera Setting
    SetViewLocation(FVector(0.0f, 0.0f, 3.0f));
    SetViewRotation(FRotator(-30.0f, -90.0f, 0.0f));
    SetViewLocationForOrbiting(FVector::ZeroVector, 1000.0f);

    // Preview Mesh Setting
    UStaticMesh* StaticMesh = CustomMeshBeingEdited->Mesh;
    UMaterialInterface* Material = CustomMeshBeingEdited->Material;
    const FTransform Transform = CustomMeshBeingEdited->Transform;

    PreviewMeshComponent = NewObject<UStaticMeshComponent>(GetTransientPackage(), NAME_None, RF_Transient);
    PreviewMeshComponent->SetStaticMesh(StaticMesh);
    PreviewMeshComponent->SetMaterial(0, Material);
    PreviewMeshComponent->SetSimulatePhysics(true);

    AdvancedPreviewScene->AddComponent(PreviewMeshComponent, Transform);
}

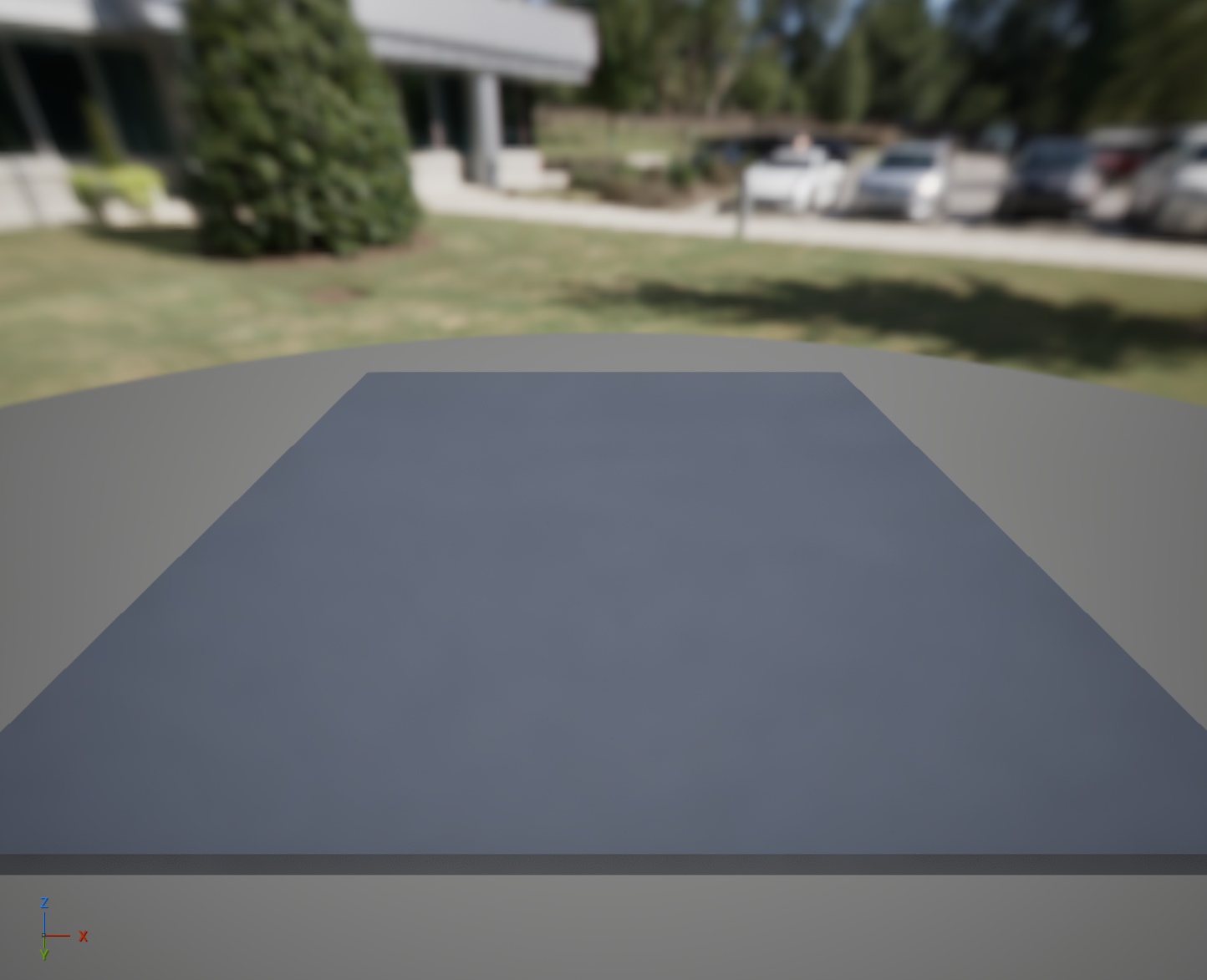

AdvancedPreviewScene 사용 이유

스카이박스와 바닥이 기본적으로 제공되어 더 나은 프리뷰 환경을 구성할 수 있습니다.

3. 디테일 탭 수정 시 뷰포트에 반영하기

디테일 탭에 표시되는 값들은 CustomMesh 모듈의 UCustomMesh 프로퍼티들입니다.

class CUSTOMMESH_API UCustomMesh : public UObject
{
    GENERATED_BODY()

    UCustomMesh();
    virtual ~UCustomMesh() override;

public:
    UPROPERTY(EditAnywhere, Category = "Mesh")
       FTransform Transform;

    UPROPERTY(EditAnywhere, Category = "Mesh", meta = (DisplayName = "Static Mesh"))
       UStaticMesh* Mesh;

    UPROPERTY(EditAnywhere, Category = "Mesh", meta = (DisplayName = "Material"))
       UMaterialInterface* Material;

public:
    DECLARE_MULTICAST_DELEGATE_OneParam(FPropertyChanged, struct FPropertyChangedEvent&);
    FPropertyChanged OnPropertyChanged;

private:
    virtual void PostEditChangeProperty(struct FPropertyChangedEvent& P
    ropertyChangedEvent) override;

프로퍼티 값 변경 시 PostEditChangeProperty가 호출되며, OnPropertyChanged 이벤트를 에디터에서 처리합니다.

이벤트 바인딩

void FCustomMeshEditor::InitEditor(const EToolkitMode::Type Mode,
		const TSharedPtr< class IToolkitHost >& InitToolkitHost,
		const TArray<UObject*>& InCustomMesh)
{
    //Set Being Edited Object
    CustomMeshBeingEdited = Cast<UCustomMesh>(InCustomMesh[0]); // 다중 선택한 것 중 첫번째
    CustomMeshBeingEdited->SetFlags(RF_Transactional); //Undo, Redo 지원
    CustomMeshBeingEdited->OnPropertyChanged.AddRaw(this,
     &FCustomMeshEditor::OnPropertyChanged); //프로퍼티 변경 감지

프로퍼티 변경 처리

OnPropertyChanged 함수에서 프리뷰 메시를 업데이트하여 변경사항을 즉시 반영합니다.

void FCustomMeshEditor::OnPropertyChanged(FPropertyChangedEvent& PropertyChangedEvent)
{
    if (PropertyChangedEvent.Property->GetFName() == GET_MEMBER_NAME_CHECKED(UCustomMesh, Mesh))
    {
       if (UStaticMesh* Mesh = CustomMeshBeingEdited->Mesh; Mesh != nullptr)
       {
          Viewport->GetPreviewMesh()->SetStaticMesh(Mesh);
       }
       else
       {
          Viewport->GetPreviewMesh()->SetStaticMesh(nullptr);
       }
    }

    ...
    }
